COM-Express主板

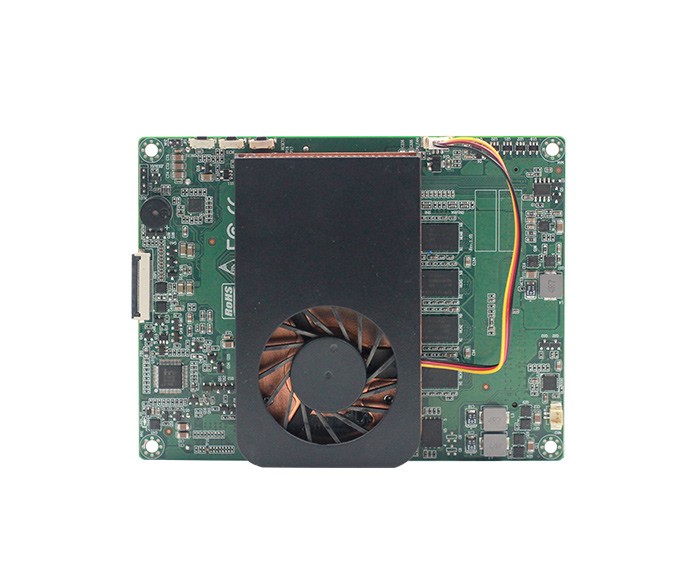

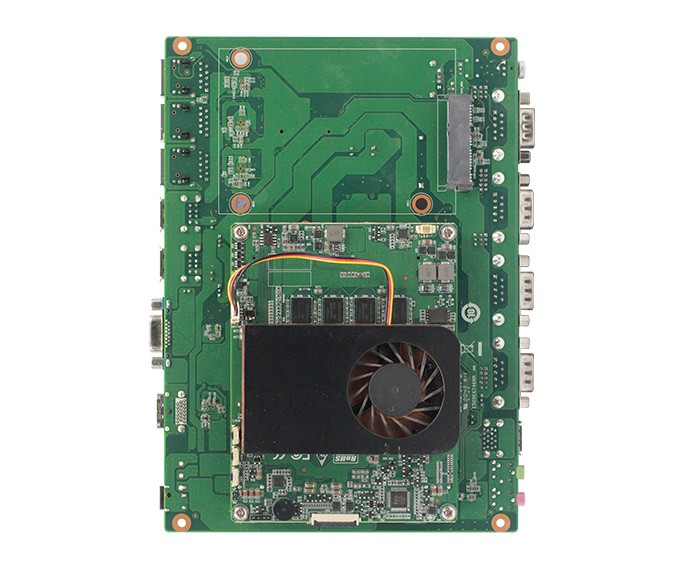

TL500CM - COM-E系列 - 嵌入式5G工控主板

型號： TL500CM（可配IOA副板）

產品概述：
◆ 采用Intel 11代Tiger Lake Celeron,Core i3/i5/i7處理器核心板加擴展板；
◆ 板載4G/8G/16G DDR4 內存，1 *DDR4 SODIMM 260 Socket；
◆ 1*HDMI（4K@60Hz）,1*VGA,1*EDP（4K@60Hz）；
◆ 2*Intel I211或I210網卡 1個Intel I219-LM網卡（搭配支持Vpro的CPU，可以支持AMT功能）；
◆ COM1是2線的RS232 COM2，COM3可通過跳帽和BIOS選擇為RS232或RS485,COM4,5,6,7為RS232
◆ 1*KEY-E卡槽 支持PCIE協議,USB協議 1*KEY-M支持PCIE X4 NVME的硬盤，1*KEY-B 支持5G模塊
◆ 提供GSPI端口接指紋識別模組（需要軟件開發）
◆ 寬壓9-36V供電（需要額定功率80W以上的電源）

  • 產品詳情
  • 規格參數
  • 文件下載

處理器系統

CPU

Intel 11代Tiger Lake Celeron,Core i3/i5/i7

CPU封裝

BGA

芯片組

英特爾? Tiger Lake系列SOC

BIOS

EFI BIOS

內存

技術架構

雙通道DDR4 2400/2666/3200MHz

板貼內存顆粒

板載4G/8G/16G DDR4 內存

插槽

1*DDR4 SO-DIMM內存槽，最大支持32GB



視頻

圖形控制器

Intel Iris Xe Graphics(I7-1165G7 的顯卡）；顯卡型號跟CPU相關

和EDP

EDP最高支持分辨率為4096*2304@60Hz

VGA

VGA支持最大分辨率2048x1536

HDMI

HDMI2.0支持最大分辨率 4096*2304@60Hz

雙顯支持

EDP+VGA,EDP+HDMI,HDMI+VGA同步或異步顯示

三顯

EDP+VGA+HDMI同步或異步顯示

I/O背板

端口

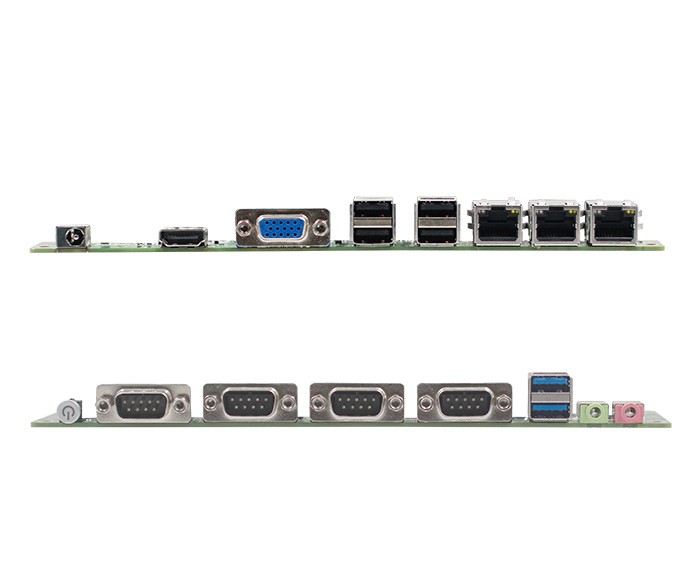

1*DC 1*VGA 1*HDMI 3*LAN 2*USB3.1 4*USB2.0 4*COM口 1*LINE OUT 1*MIC 1*帶指示燈開關按鈕

網絡

控制器

2個intel I211或I210網卡 1個I219-LM網卡

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

IT8786E/8613E

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器（支持自動和手動風扇轉速調節）



輸入/輸出接口

USB

2*USB3.1(USB3.1 GEN2 向下兼容 ),5個USB2.0

串口

COM1是2線的RS232 COM2，COM3（DB9接口）可通過跳帽和BIOS選擇為RS232或RS485,COM4,5,6,7為RS232（COM4,5為DB9接口，COM6,7為排針）

GPIO

4位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

NGFF(KEY-E)

1個NGFF接口（KEY E ）

NGFF(KEY-B)

1個NGFF接口(KEY-B)支持5G模塊

存儲

SATA_HDD

1個SATA_HDD硬盤接口，最大傳輸速率6Gb/s

M-SATA

1個 M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6Gb/s

NGFF(KEY-M)

支持PCIE X4 NVME的硬盤

電源

電源類型

DC 9-36V供電（需要額定功率80W以上的電源）



工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持


Windows10 Linux

外觀尺寸

尺寸

核心板125*95mm，擴展板 210*150mm

重量

0.5KG

認證


CE,RoHS,FCC

+
