CPU封裝

BGA

芯片組

Intel HM370,QM370芯片組

BIOS

EFI BIOS

內存

技術架構

雙通道DDR4 2133/2400/2666Mhz；

內存

板貼DDR4 4G/8G/16G內存

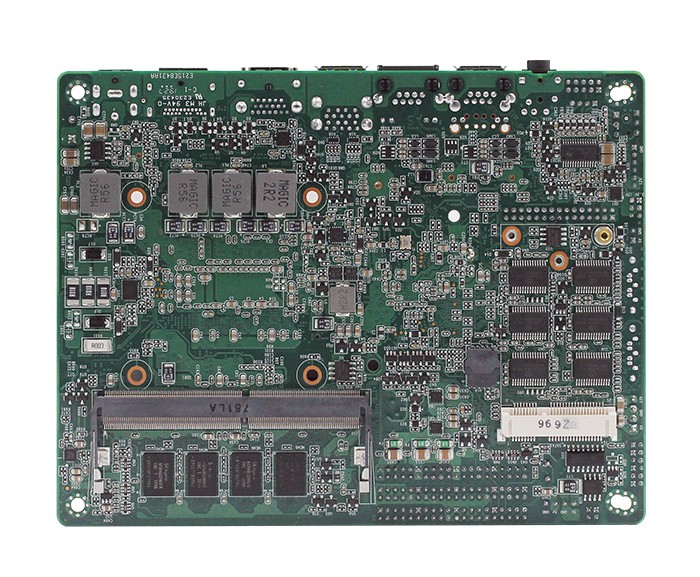

插槽

1 *DDR4 SODIMM 260 Socket內存插槽，最大支持32G

視頻

圖形控制器

Intel UHD Graphics 630(I3-8100H的顯卡）；顯卡型號跟CPU相關

Dual LVDS和EDP

支持雙通道24位輸出,最高分辨率1920 x 1200 EDP最高分辨率支持4096*2304（只能二選一）

DP

DP支持最大分辨率4096*2304@60HZ

HDMI

最大分辨率支持（HDMI1.4）4096*2304@30HZ 支持4K顯示

雙顯支持

LVDS + DP,LVDS+HDMI,HDMI+DP同步或異步顯示

三顯

支持LVDS+DP+HDMI三屏同步或異步顯示

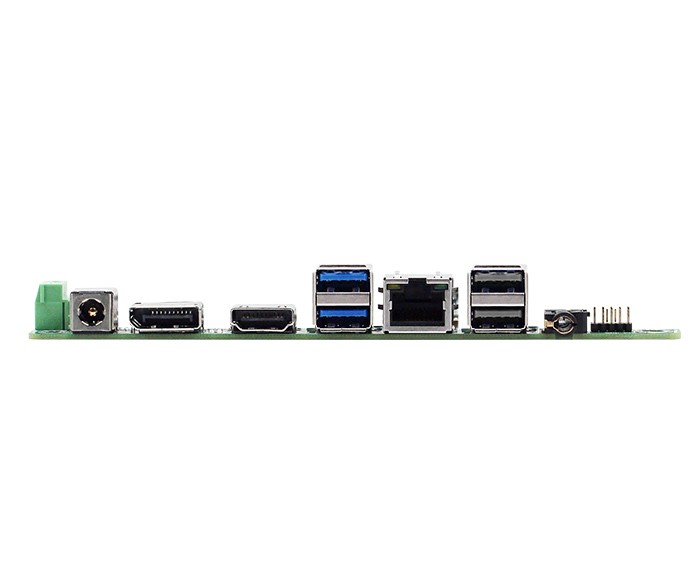

I/O背板

端口

1*DP,1*HDMI,2*LAN,2*USB3.1 1*MIC-OUT/LINE-OUT 1*DC

網絡

控制器

1個Intel I211AT和1個Intel I219-LM千兆網卡（當I/O接口為4個USB時，只有1個Intel I211AT網卡）

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

ITE8786E

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器（支持自動和手動風扇轉速調節）

輸入/輸出接口

USB

2*USB3.1兼容USB2.0 / 1.1，6*USB2.0,最大支持+5V/1.5A(USB3.1支持GEN2模式，10Gb/S )

串口

COM1，2可通過跳帽和BIOS設置選擇為RS232或RS485，COM3，COM4通過改硬件和BIOS設置選擇為RS232或者RS485，COM5，COM6為RS232

PS/2

1*PS/2插針接口

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

1個Mini-PCIe插槽,支持PCIe和USB設備

NGFF

1個NGFF接口（KEY E ）

存儲

SATA

2個標準SATAIII接口,最大傳輸速率6Gb/s

M-SATA

1個Mini-PCIe M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6gb/s

電源

電源類型

DC 12V供電

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

Windows10 Linux

外觀尺寸

尺寸

154.8*117.4mm

重量

0.5KG

認證

CE,RoHS,FCC

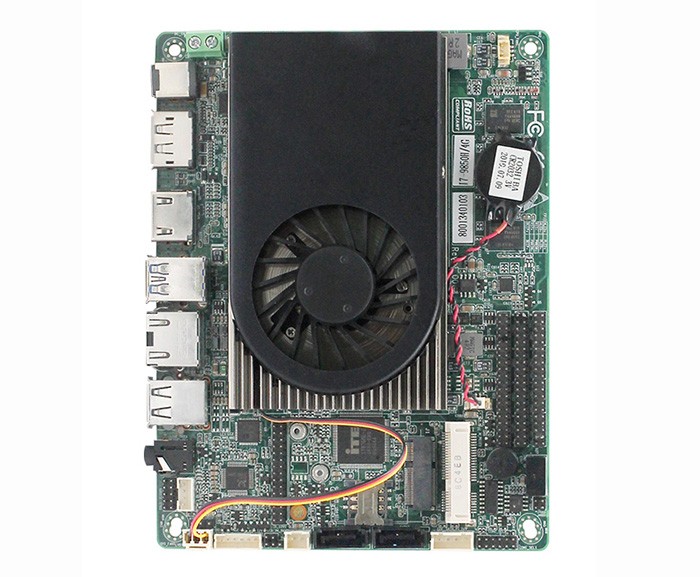

HM370Z3BW-I3

集成Intel 8和9代移動Coffee Lake-H系列CPU

板貼4G/8G/16G DDR4內存

I3-8100H

3.0Ghz

I3-9100HL

1.6Ghz to 2.9Ghz

HM370Z3BW-I5

集成Intel 8和9代移動Coffee Lake-H系列CPU

板貼4G/8G/16G DDR4內存

I5-8300H

2.3Ghz to 4.0Ghz

I5-9300H

2.4Ghz to 4.1Ghz

HM370Z3BW-I7

集成Intel 8和9代移動Coffee Lake-H系列CPU

板貼4G/8G/16G DDR4內存

I7-8850H

2.6Ghz to 4.3Ghz

I7-9850H

2.6Ghz to 4.6Ghz
