CPU封裝

BGA

芯片組

Apollo lake單芯片

BIOS

EFI BIOS

內存

技術架構

單通道DDR3 1066/1333/1600/1866MHz

容量

集成2GB\4GB DDR3

插槽

可添加1條插槽，最大擴展8GB內存

視頻

圖形控制器

Intel HD Graphics

Dual LVDS和EDP

LVDS支持雙通道24位輸出,最高分辨率1920 x 1200 EDP最高支持分辨率為3840*2160（LVDS和EDP顯示只能二選一）

VGA

VGA支持最大分辨率2048x1536

HDMI

最大分辨率支持3840*2160

雙顯

VGA+HDMI VGA+LVDS LVDS+HDMI 同步或異步

三顯支持

LVDS+VGA+HDMI三屏顯示 支持同步或異步

I/O背板

端口

1*VGA 1*HDMI  2*USB3.0  2*RJ45網卡 1*LINE OUT 1*DC

網絡

控制器

2個Intel I211AT千兆網卡，RJ45接口(后置USB為4個時，網卡為1個）

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

IT8786E

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

默認為無風扇（可選擇有風扇）

輸入/輸出接口

USB

2*USB3.0 6*USB2.0,最大支持+5V/1A(當觸摸屏和Mini-Pcie插槽都可以用USB協議設備時USB2.0為4個）

串口

5個RS-232, 1個RS422/485可選，RS485支持自動流向控制

打印口

1*LPT排針

PS/2

1*PS/2排針接口

觸摸屏

支持觸摸屏（4wire 5wire 8wire當觸摸屏可用時JUSB2只有1個USB ）

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

1個Mini-PCIe插槽,支持PCIe和USB設備（當可用USB協議設備時JUSB2只有1個USB）

存儲

SATA

1個標準SATAIII接口, 最大傳輸速率6Gb/s

M-SATA

1個 M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6gb/s（和板載SSD二選一）

NGFF

1個NGFF接口(支持NGFF接口的PCIE協議設備）

SSD

32/64/128G（和MSATA二選一）

電源

電源類型

寬壓 8-36V供電

電源功耗

20W

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

Windows10 Linux（E3940 CPU可以支持Android）

外觀尺寸

尺寸

154.8 x 117.4 mm

重量

0.5KG

認證

CE,ROHS,FCC

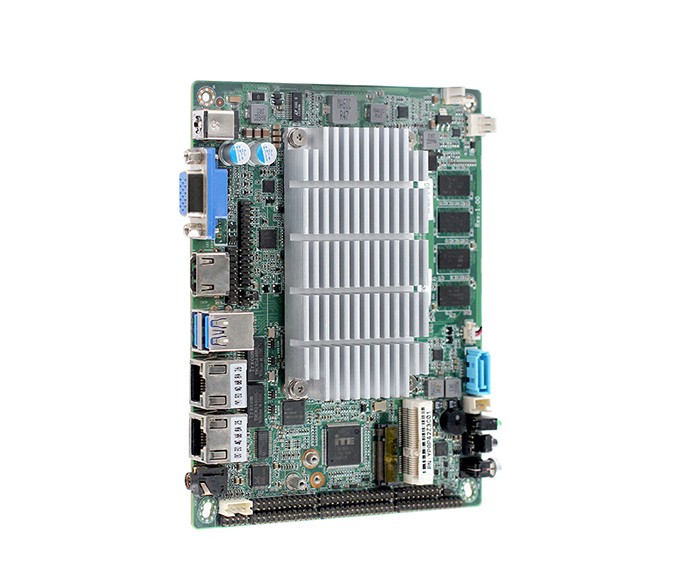

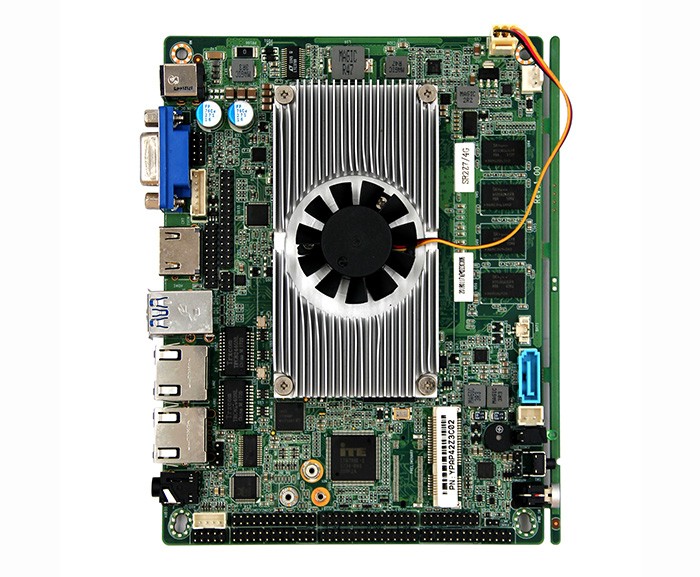

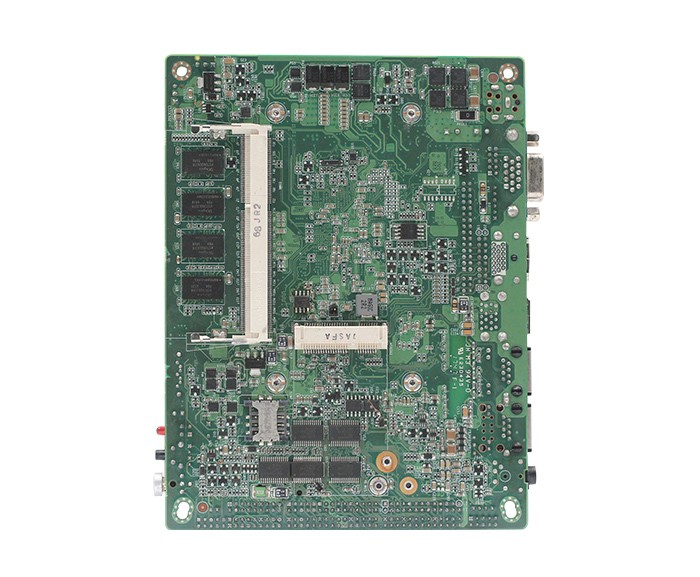

AP42Z3C

集成Intel Apollo lake系列處理器

集成2G/4GDDR3，（可擴展至8GDDR3)

集成32/64/128G SSD(容量可選）串口默認6個

N4200 J4205 n3350
