CPU封裝

BGA

芯片組

支持Intel Baytrail單芯片

BIOS

EFI BIOS

內存

技術架構

單通道DDR3 1066/1333/1600MHz

容量

集成2GB\4GB DDR3

內存插槽

可添加1條插槽，最大擴展8GB內存

視頻

圖形控制器

Intel Graphics

VGA

VGA支持最大分辨率2048x1536

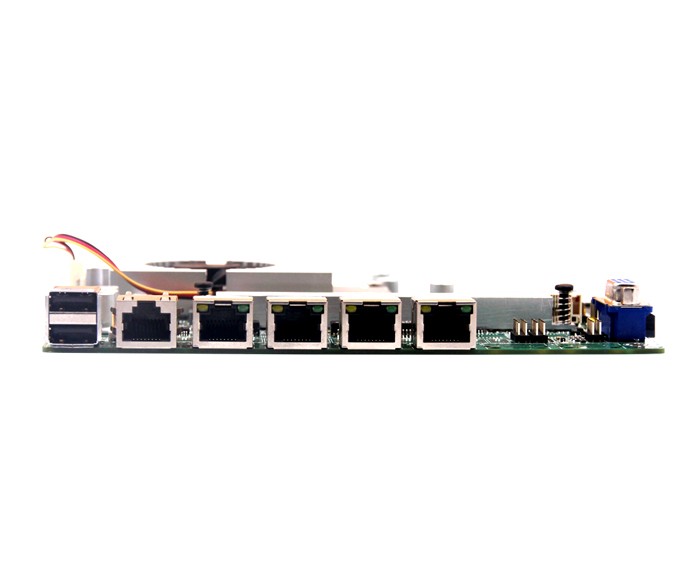

I/O背板

端口

4*LAN,1*COM1,2*USB2.0

網絡

控制器

4個Intel I211—AT千兆位網卡(可選擇LAN1和  LAN2，LAN3和LAN4支持二組Bypass功能）

Super  I/O

控制器

IT8728F

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器(可用無風扇)

輸入/輸出接口

USB

4*USB2.0,排針接口，最大支持+5V/1A

串口

2 個 RS232，2個排針接口，1個RJ45接口（當RJ45接口串口可用時，為1個排針串口）

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

存儲

SATA/M-SATA

1個標準SATAII接口,  最大傳輸速率3Gb/s）

1個 M-SATA Scoket,支持SANDISK協議，最大傳輸速率 3gb/s（二選一）

CF/Cfast

1個CF或者Cfast存儲接口（二選一）

電源

電源類型

單輸入直流通電源，DC12V，+/-5%

電源功耗

15w

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

外觀尺寸

尺寸

170*170mm

重量

0.5KG

認證

CE,ROHS,FCC

TOP19B4L-J1900

集成賽揚Baytrail-D/I/M J1900

四核2.0Ghz up to2.4Ghz

J1900

TOP19B4L-J1800

集成賽揚Baytrail-D/I/M N2806 雙核1.6Ghz up to2.0Ghz，

J1800
