CPU封裝

BGA

芯片組

英特爾? Haswell-U系列SOC

BIOS

EFI BIOS

內存

技術架構

單通道DDR3L 1066/1333/1600MHz

插槽

1 個DDR3 SODIMM 204 Socket；

視頻

圖形控制器

Intel HD Graphics 5500(I3-5010U的顯卡）；顯卡型號跟CPU相關

HDMI

最大分辨率支持（HDMI1.4）3200*2000@60HZ，支持4K顯示輸出

I/O背板

端口

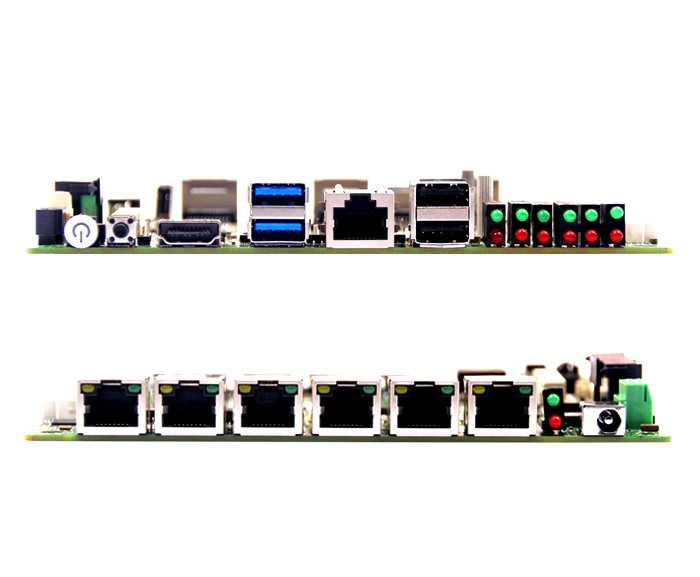

1*HDMI,6*LAN,2*USB3.0,2*USB2.0,1*開關按鈕,1*復位按鈕,1*RJ45接口串口,1*DC接口,1*硬盤指示燈,1*電源指示燈，LAN指示燈

網絡

控制器

6個Intel I211千兆網卡，RJ45接口

Super  I/O

控制器

ITE8613E

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器（支持自動和手動風扇轉速調節）

輸入/輸出接口

USB

2*USB3.0兼容USB2.0 / 1.1，4*USB2.0,最大支持+5V/1.5A

串口

1個排針接口RS232和RJ45接口RS232(二選一）

PS/2

1*PS/2插針接口

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

1個Mini-PCIe插槽,支持PCIe和USB設備

存儲

SATA

1個標準SATAIII接口,最大傳輸速率6Gb/s

SATA HDD1

1個SATA_HDD硬盤接口，最大傳輸速率6Gb/s

NGFF_SSD

1個NGFF_SSD接口

M-SATA

1個Mini-PCIe M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6Gb/s

電源

電源類型

單輸入直流通電源，DC12-19V，+/-5%

電源功耗

35W

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

外觀尺寸

尺寸

154.8*117.4mm

重量

0.5KG

認證

CE,ROHS,FCC

HU80Z3A6L-I3

集成Intel 第四代移動Haswell-U

?

支持4rd Intel? Core? i3

如：I3-4005U，I3-4010U

HU80Z3A6L-I5

集成Intel 第四代移動Haswell-U

?

支持4rd Intel? Core? i5

?????????如：I5-4200U,I5-4300U

HU80Z3A6L-I7

集成Intel 第四代移動Haswell-U

?

支持4rd Intel? Core? i7

如：I7-4500U,I7-4510U
