EFI BIOS

內存

 2*DDR4 SO-DIMM 2666MHz，共最大 64GB

顯示

 1*HDMI2.0、1*VGA（VGA 最大支持 1280x1024@60Hz）

存儲

 1*mSATA

 1*SATA3.0 接口，2Pin 5V 電源

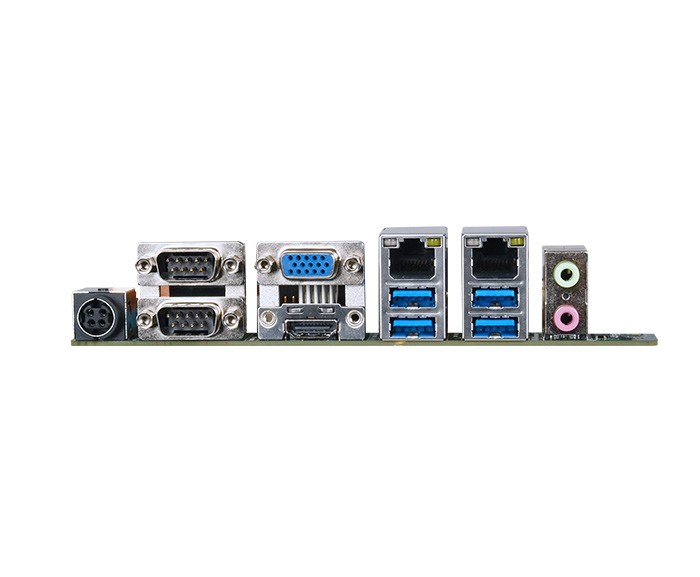

板邊I/O接口

 DC JACK、2*DB9 COM、HDMI、VGA

 2*LAN、4*USB3.0、Line out、Mic in

擴展接口/功能

 1*PCIe X16（PCIe3.0 16x）

 1*MiniPCIe（PCIe+USB2.0 協議，WIFI/BT 模塊）

 COM1/2 為 DB9 RS232，Pin 9 可選 RI/5V/12V；

 COM3/4 為 RS232/422/485，跳冒選擇；

 COM5/6 為 RS232

 3*JUSB2.0 排針，2x5Pin，間距 2.54mm

 1*JUSB3.0 排針，2x10Pin，間距 2.0mm

 1*F_Audio；Speaker 8Ω3W x2

 8 位 GPIO；2*CAN；1*I2C（1 個 2x4P_2.54mm 包含 2 個 I2C_3.3V 接口及

 2 個PGIO_3.3V，需要客戶自行開發，我們只有提供支持，沒法開發驗證功能）

 3*4Pin PWM FAN（12V）

電源

工作環境

 工作溫度: -20℃ ~ +60℃；工作濕度: 5% ~ 90%

 存儲溫度: -40℃ ~ +85℃；存儲濕度: 5% ~ 90%

操作系統支持

 麒麟軟件（KOS）

尺寸

 170x170 mm

重量

 不含散熱器約 150g，含散熱器約 250g

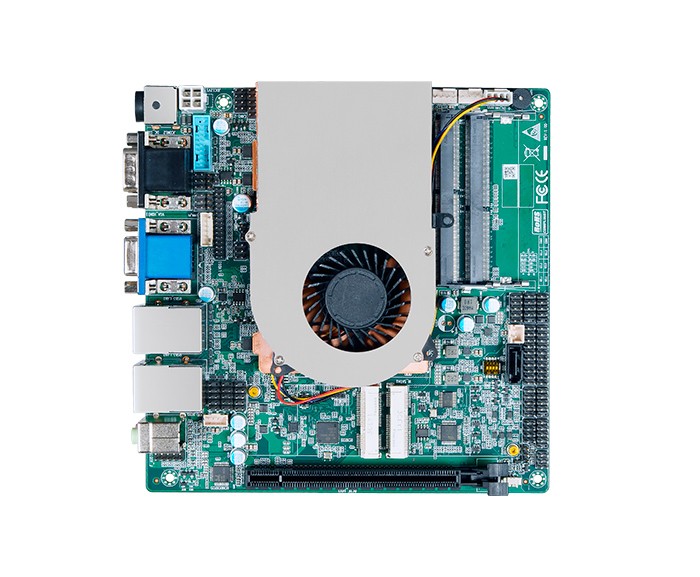

ITXD20B

LVDS/eDP 可選

LVDS/eDP 可選

串口可選

COM3/4 跳冒可選 RS232/422/485
