CPU封裝

Intel LGA 1151

芯片組

Intel H310

BIOS

EFI BIOS

內存

技術架構

單通道DDR4-1866/2133/2400/2666 1.2V內存,最大支持32G

插槽

1*DDR4 SO-DIMM內存槽，最大支持32GB

視頻

圖形控制器

集成INTEL HD核心顯卡,顯卡型號跟CPU相關

Dual LVDS和EDP

LVDS支持雙通道24位輸出,最高分辨率1920 x 1200,EDP最高支持分辨率為4096*2304@60Hz（LVDS和EDP顯示只能二選一）

HDMI

HDMI支持最大分辨率 4096*2160@30Hz

雙顯支持

LVDS/EDP+ HDMI1,LVDS/EDP+ HDMI2,HDMI1+HDMI2同步或異步顯示

三顯

LVDS/EDP+HDMI1+HDMI2同步或異步顯示

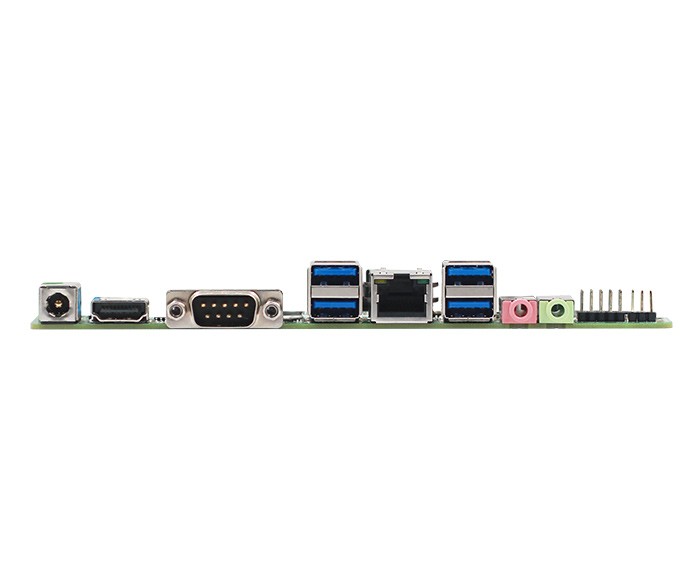

I/O背板

端口

1*DCIN,1*DB9,2*HDMI,1*LAN,4*USB3.1,1*LINE OUT,1*MIC

網絡

控制器

1個Realtek RTL8111H,10M/100M/1000M自適應網卡

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

IT8613E

硬件監控

看門狗定時器

0-255秒, 0-255分鐘，提供看門狗例程

Cooler

鋁質有風扇散熱器（支持自動和手動風扇轉速調節）

輸入/輸出接口

USB

4*USB3.1,4*USB2.0(排針）最大支持+5V/1.5A

串口

1*DB9 COM，支持RS232或1*RS485 1X2 2.0插針（功能二選一，通過改電阻和跳帽選擇）

PS/2

1*PS/2插針接口(支持PS/2鍵盤鼠標)

GPIO

8位GPIO插針,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

M.2

支持一個M.2 CNVi協議WIFI

存儲

SATA

2個標準SATAIII接口, 最大傳輸速率6Gb/s

M.2 NVMe/SATA

NGFF_SSD1：支持 M KEY 2240/2260/2280 NVMe協議或SATA SSD

電源

電源類型

單輸入直流通電源,DC12V(8A-16A),(95W CPU搭配≥180W的電源，65W CPU搭配≥120W的電源）

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

OS

Windows10  Linux

外觀尺寸

尺寸

170 x 170 mm

重量

0.5KG

認證

CE,RoHS,FCC

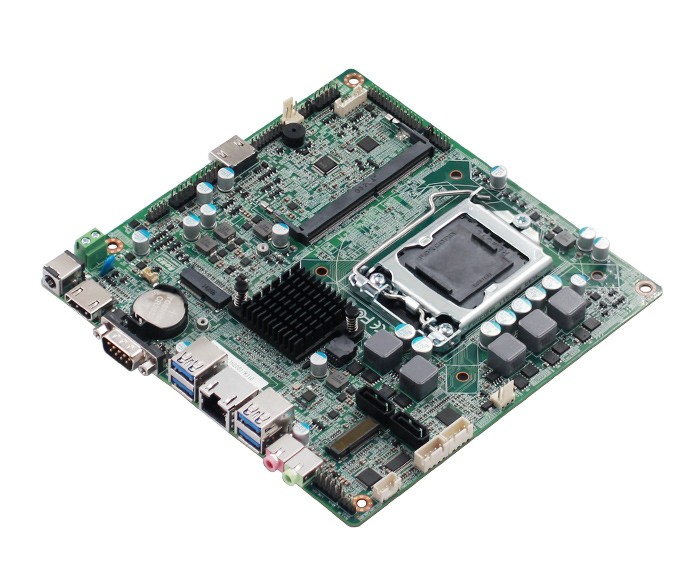

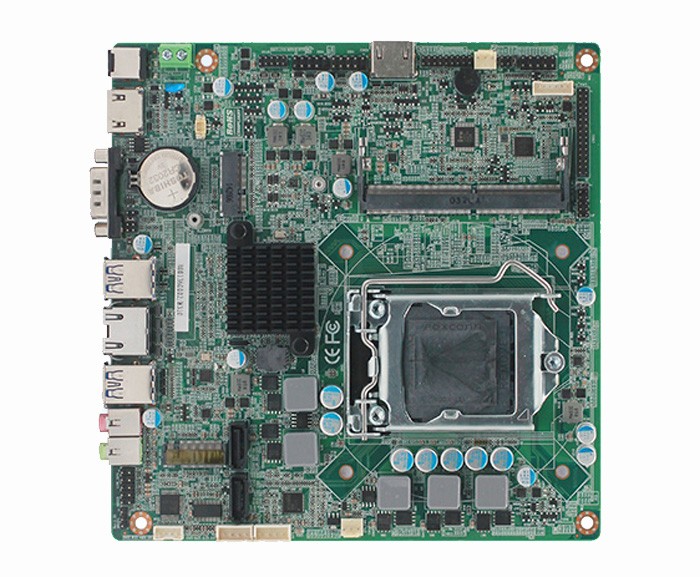

 TOP360B

主芯片組：Intel H310

CPU插槽：LGA 1151

內存類型：1*DDR4內存插槽

 Intel8th 和9th i3-i5-i7/Pentium/Celeron CPU
