EFI BIOS

內存

1個DDR4 SODIMM，最大8GB

顯示

1個HDMI2.0，1個VGA（連接器 + 內接排針2x5pin，間距2.54），LVDS/EDP二選一

存儲

1個SATA3.0 + SATA電源5V 2pin

1個MiniPCIE mSATA（SATA3.0協議）

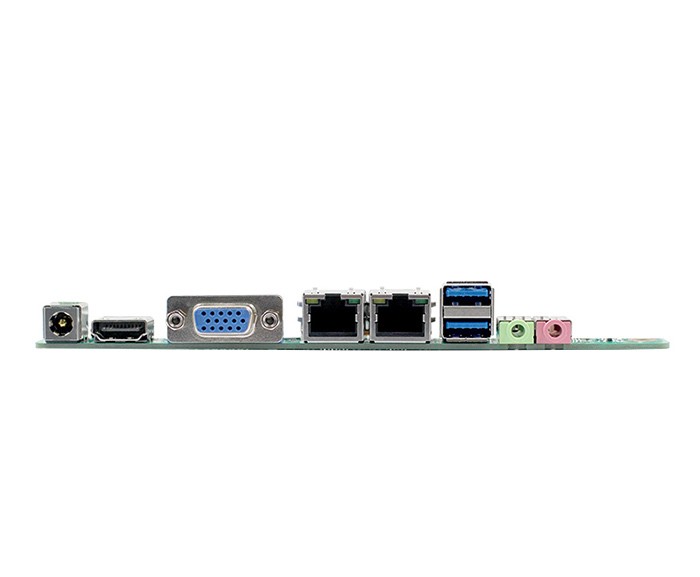

I/O面板接口

1個DC IN電源接口(板內1個2pin綠色工業電源接口)

1個HDMI2.0接口，1個VGA接口

2個RJ45千兆網絡，RTL8111H（單雙網可選）

2個USB3.0接口

1組2孔音頻接口

擴展接口/功能

支持TPM2.0(可選，默認沒有)

6個RS232，2x5Pin，間距2.54（可選2個RS485+4個RS232 或2個RS232+2個RS485）

1個Mini PCIE（PCIE x4和USB2.0協議，支持WIFI/3G/4G模塊等），1個SIM卡槽

1個M.2 KEY-E（PCIE x2協議，支持WIFI模塊等）

1個LVDS/EDP排針，2x15Pin，間距2.0

4個USB2.0，2x5Pin，間距2.54

1個Audio，2x5Pin，間距2.54；1個SPEAKER，4Pin，間距2.0

1個SPDIF，1x3Pin，間距2.54

1個LPT打印口，2x13Pin，間距2.54

1個PS/2，2x4Pin，間距2.54

1個8位GPIO，2x5Pin，間距2.54

看門狗: 0-255sec（可提供例程，客戶自行調用程序）

電源

DC12，60W（TDP 10W，默認配無風扇散熱片，可選有風扇）

工作環境

工作溫度:-20℃ ~ +60℃；工作濕度:0% ~ 90%相對濕度，無凝露

存儲溫度:-40℃ ~ +85℃；存儲濕度:0% ~ 90%相對濕度，無凝露

操作系統

Windows10，Windows11，Linux

尺寸

170x170x18mm

凈重

187g(不含散熱片)

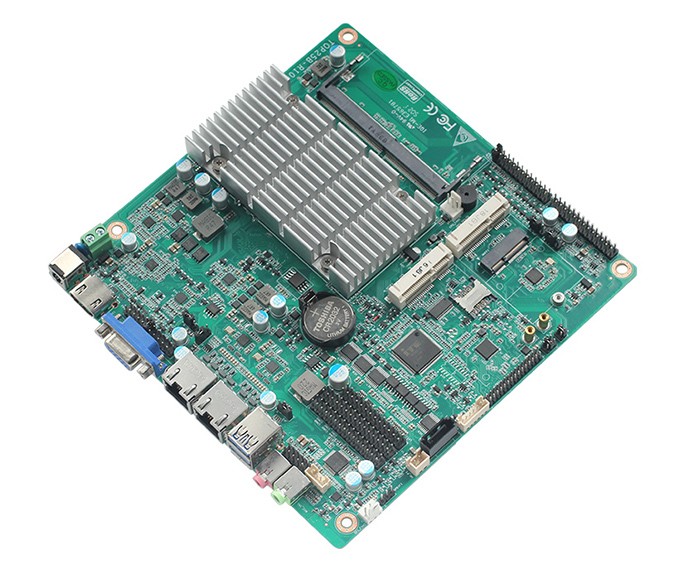

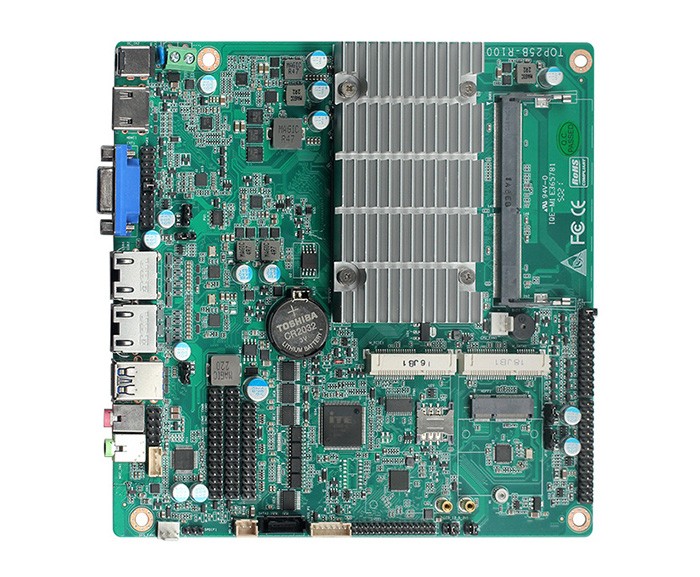

TOP25B

板載Intel Gemini Lake-R系列CPU，1條DDR4插槽，單雙網千兆可選

N4100

TOP25B

板載Intel Gemini Lake-R系列CPU，1條DDR4插槽，單雙網千兆可選

J4105

TOP25B

板載Intel Gemini Lake-R系列CPU，1條DDR4插槽，單雙網千兆可選

J4125
