CPU封裝

LGA1150

芯片組

H81/B85高速芯片組

BIOS

EFI BIOS

內存

技術架構

單通道DDR3 1066/1333/1600MHz

插槽

1條DDR3內存插槽

視頻

圖形控制器

Intel HD Graphics 4400 (I3-4160的顯卡）；顯卡型號跟CPU相關

VGA

VGA支持最大分辨率2048x1536

DVI

最大分辨率支持4096*2304

HDMI

最大分辨率支持（HDMI1.4）4096*2304 支持4K顯示

DP

最大分辨率支持4096*2304

三顯

支持DVI+VGA+HDMI DP+VGA+HDMI DVI+DP+HDMI 三屏同步或異步顯示

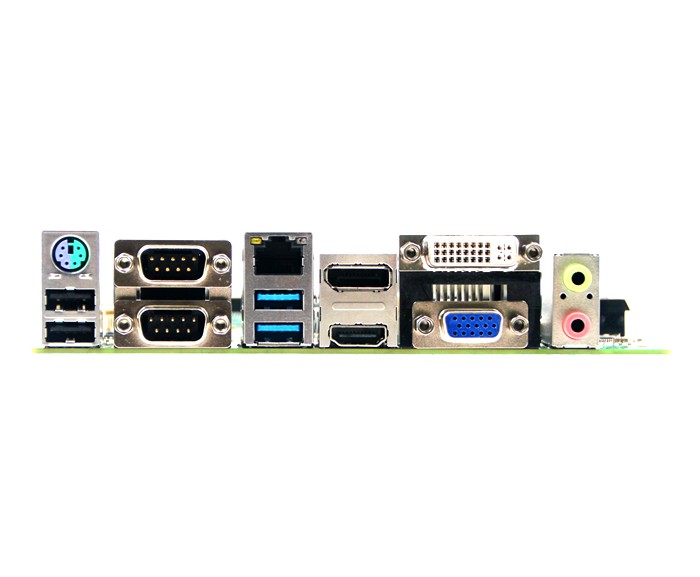

I/O背板

端口

1*VGA,1*HDMI,1*DP,1*DVI,1*LAN,2*USB3.0,2*USB2.0/1*MIC-OUT/LINE-OUT,1*PS/2 2*COM

網絡

控制器

1個RTL8111E-V千兆網卡，RJ45接口

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

NCT6106D

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器（支持自動和手動風扇轉速調節）

輸入/輸出接口

USB

2*USB3.0兼容USB2.0 / 1.1，7*USB2.0,最大支持+5V/1.5A(當為B85芯片組時，為9個USB2.0

串口

9個RS-232, 1個RS422/485，RS485支持自動流向控制(可選擇為10個RS232)

PS/2

1*PS/2

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

1個Mini-PCIe插槽,支持PCIe和USB設備

存儲

SATA

3個標準SATAIII接口,最大傳輸速率6Gb/s(當為H81芯片組時，只有1個SATAIII接口）

M-SATA

1個Mini-PCIe M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6gb/s

電源

電源類型

ATX電源供電

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

Windows7 Windows 10  Linux

外觀尺寸

尺寸

170 x 170 mm

重量

0.5KG

認證

CE,ROHS,FCC
