CPU封裝

BGA

芯片組

Intel Braswell單芯片

BIOS

EFI BIOS

內存

技術架構

單通道DDR3L 1066/1333MHz

容量

集成2GB\4GB DDR3

插槽

可添加1條插槽，最大擴展8GB內存

視頻

圖形控制器

Intel HD Graphics

Dual LVDS和EDP

LVDS支持雙通道24位輸出,最高分辨率1920 x 1200 EDP最高支持分辨率為4096*2160（LVDS和EDP顯示只能二選一）

VGA

VGA支持最大分辨率2048x1536

HDMI

最大分辨率支持4096*2160

雙顯

VGA+HDMI,VGA+LVDS,LVDS+HDMI雙顯，支持同步和異步

三顯支持

LVDS+VGA+HDMI三屏顯示 支持同步或異步

I/O背板

端口

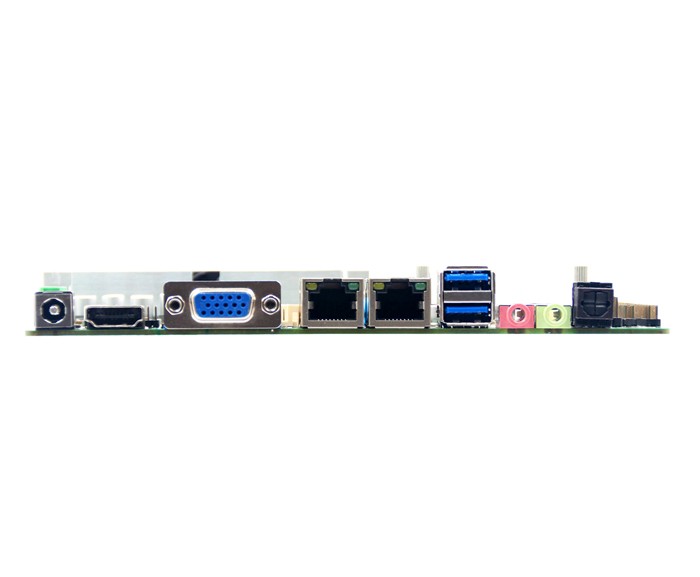

1*VGA 1*HDMI  2*USB3.0  2*RJ45網卡 1*LINE OUT 1*MIC IN

網絡

控制器

2個RTL8111E千兆網卡，RJ45接口(當I/O接口為4個USB接口時，網卡為1個）

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

IT8786E

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器(可用無風扇)

輸入/輸出接口

USB

5*USB2.0,2個USB3.0最大支持+5V/1A

串口

6個RS-232,可選擇為4個RS232，2個RS422/RS485

PS/2

1*PS/2排針接口

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

1個Mini-PCIe插槽,支持PCIe和USB設備

NGFF

1個NGFF接口（KEY E）

存儲

SATA

1個標準SATAIII接口, 最大傳輸速率6Gb/s（和SATA_HDD接口二選一）

M-SATA

1個 M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6gb/s

SATA_HDD

1個SATA_HDD接口（和SATA接口二選一）

電源

電源類型

DC12V供電

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

Windows7 Windows10 Linux

外觀尺寸

尺寸

170 x 170 mm

重量

0.5KG

認證

CE,ROHS,FCC

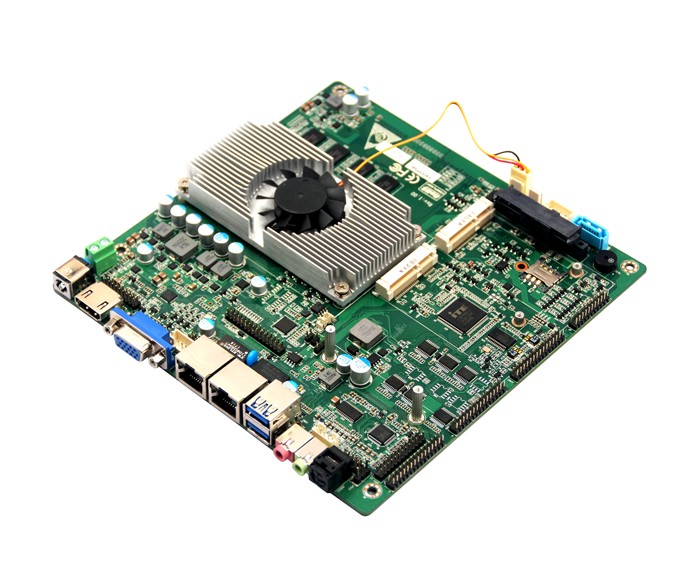

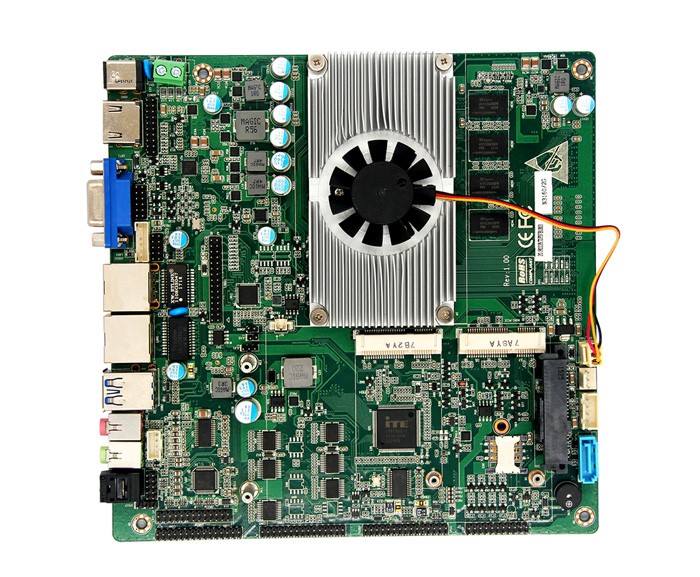

TOP37B

集成Intel Braswell系列處理器

集成2G/4GDDR3，（可擴展至8GDDR3)

N3160
