CPU封裝

BGA

芯片組

支持Baytrail-I/D/M 系列處理器

BIOS

EFI BIOS

內存

技術架構

單通道DDR3 1066/1333MHz

容量

集成2GB\4GB\8g DDR3L

視頻

圖形控制器

Intel HD Graphics

Dual LVDS和EDP

LVDS支持雙通道24位輸出,最高分辨率1920 x 1200 EDP最高支持分辨率為2560*1600（LVDS和EDP顯示只能二選一）

VGA

VGA支持最大分辨率2048x1536

HDMI

HDMI支持最大分辨率 1920x1080

雙顯支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或異步顯示

I/O背板

端口

1*VGA 1*HDMI 1*USB3.0 3*USB2.0 1*RJ45網卡 1*LINE OUT/MIC 1*開關按鈕帶指示燈，1*電源指示燈，1*硬盤指示燈，1*復位按鈕

網絡

控制器

1個Intel I211千兆網卡，RJ45接口(可選擇2個網卡，后置USB為2個）

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

NCT6106D

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器(可用無風扇)

輸入/輸出接口

USB

7*USB2.0,1*USB3.0最大支持+5V/1A

串口

5個RS-232, 1個RS422/485可選，RS485支持自動流向控制

觸摸屏

支持觸摸屏（4wire 5wire 8wire ）

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

2個Mini-PCIe插槽,支持PCIe和USB設備(其中一個只支持短卡）

存儲

SATA

1個標準SATAII接口, 最大傳輸速率3Gb/s

M-SATA

1個 M-SATA Scoket,支持SANDISK協議，最大傳輸速率 3gb/s

電源

電源類型

支持寬壓8-36V供電

電源功耗

20W

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

外觀尺寸

尺寸

146*102mm

重量

0.5KG

認證

CE,ROHS,FCC

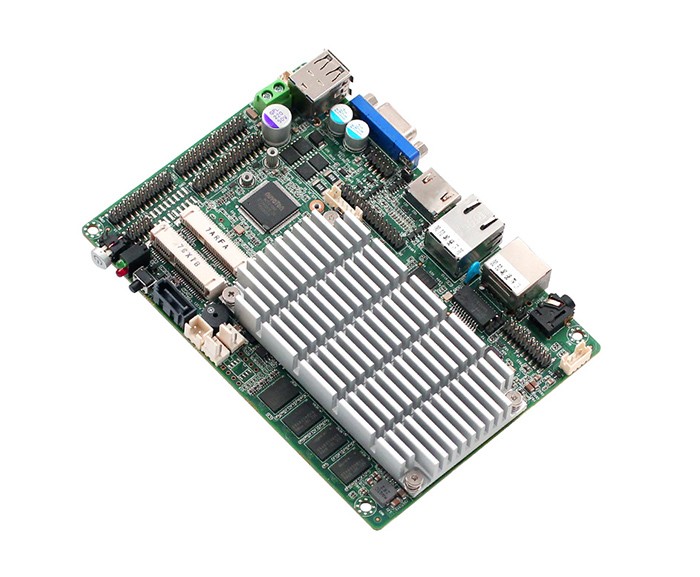

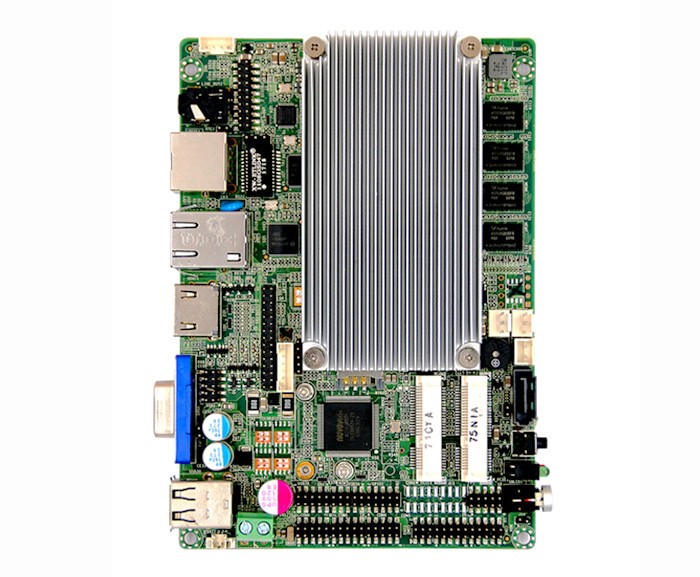

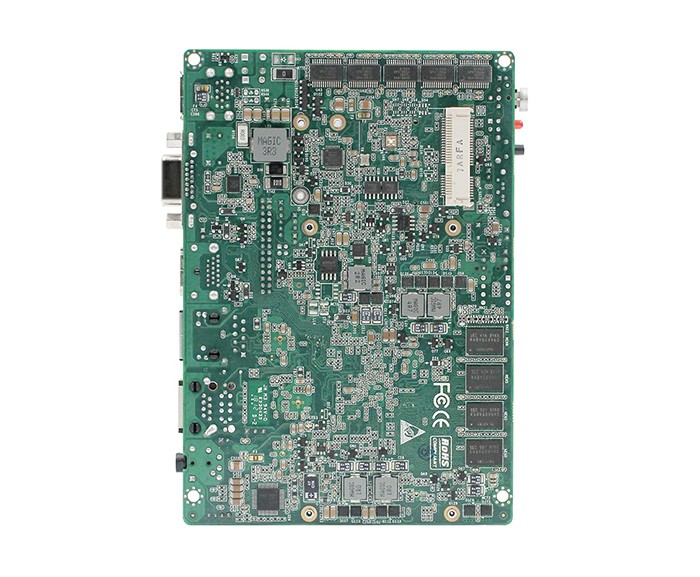

BT193CW-J1900

集成賽揚Baytrail-D/I/M J1900

四核2.0Ghz up to2.4Ghz

集成2G/4G/8G DDR3L

串口默認6個

J1900,N2900(四核）

BT193CW-N2806

集成賽揚Baytrail-D/I/M N2806 雙核1.6Ghz up to2.0Ghz，集成2G/4G/8G DDR3L

串口默認6個

J1800,N2806（雙核）
