CPU封裝

BGA

芯片組

支持Baytrail-I/D/M 系列處理器

BIOS

EFI BIOS

內存

技術架構

單通道DDR3 1066/1333MHz

容量

集成2GB\4GB DDR3

插槽

可添加1條插槽，最大擴展8GB內存

視頻

圖形控制器

Intel HD Graphics

VGA

VGA支持最大分辨率2048x1536(VGA接口為排針）

HDMI

2*HDMI HDMI支持最大分辨率 1920x1080

雙顯支持

HDMI+HDMI,HDMI+VGA同步或異步顯示

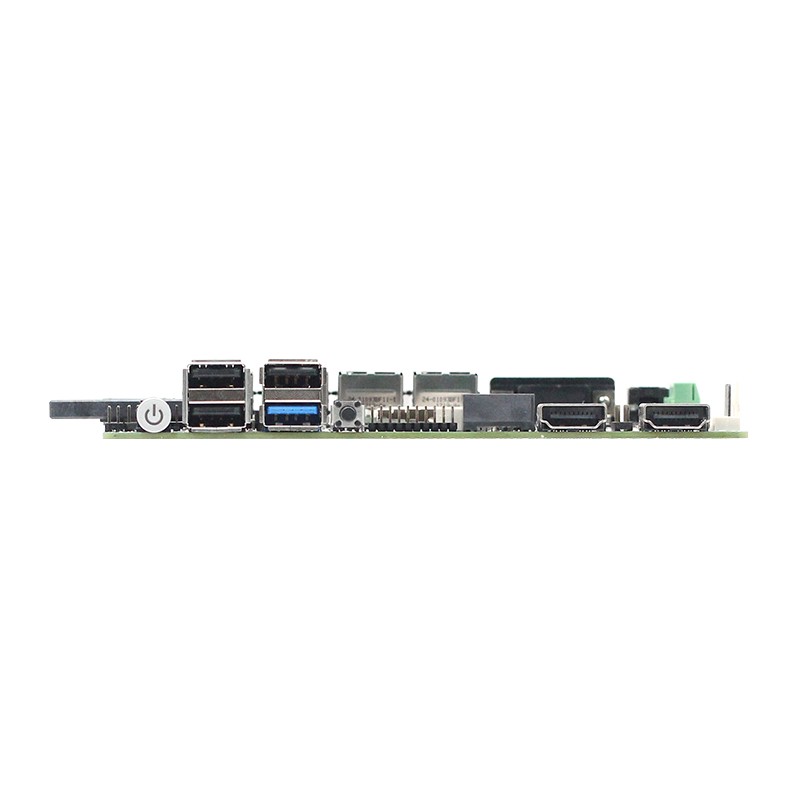

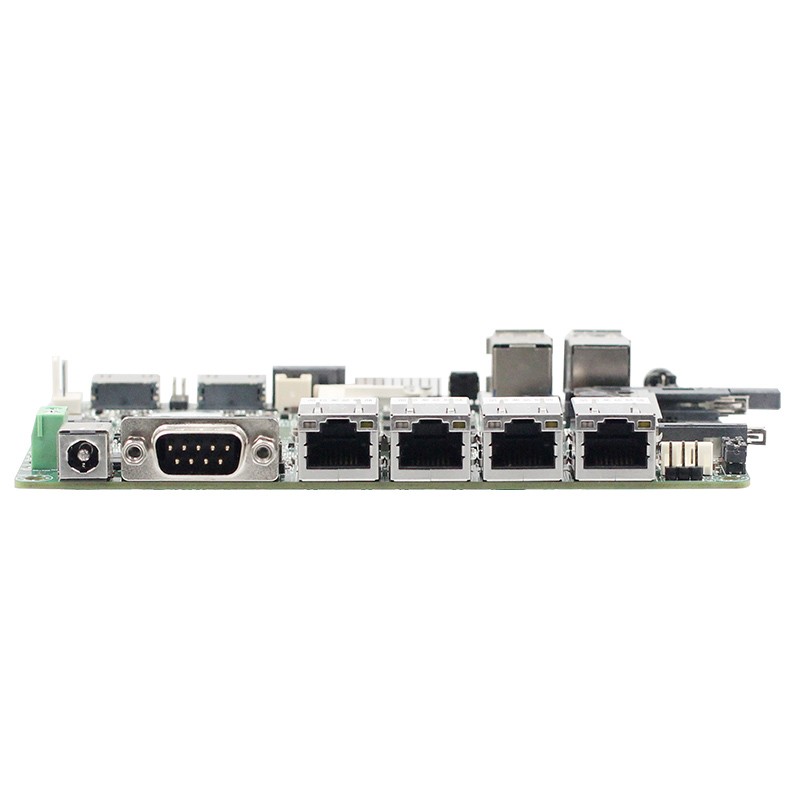

I/O背板

端口

2*HDMI 4*LAN 1*USB3.0 3*USB2.0 1*快速開機按鈕帶指示燈1*復位按鈕 1*DC

1*COM

網絡

控制器

4個Intel I225千兆網卡，RJ45接口

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

NCT6106D

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器(可用無風扇)

輸入/輸出接口

USB

5*USB2.0,1*USB3.0最大支持+5V/1A

串口

5個RS-232, 1個RS422/485可選，RS485支持自動流向控制

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

1個Mini-PCIe插槽,僅支持 USB協議設備

存儲

SATA

1個標準SATAII接口, 最大傳輸速率3Gb/s

Cfast

1個Cfast存儲接口

EMMC

板載32/64/128G EMMC存儲芯片（可選擇）

電源

電源類型

單輸入直流通電源，DC12V，+/-5%

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

Windows7 Windows8.1 Windows10  Linux 使用EMMC安裝系統時 J1900 ，J1800 CPU只支持Windows8.1 Windows10，E3845 CPU支持Windows8.1 Windows10 Linux

外觀尺寸

尺寸

145 x 102 mm

重量

0.5KG

認證

CE,ROHS,FCC

BT193A4L-J1900

集成賽揚Baytrail-D/I/M J1900

四核2.0Ghz up to2.4Ghz

集成2G/4GDDR3，（可擴展至8GDDR3)

集成32/64/128G EMMC(可選）,串口默認6個

J1900,N2900(四核）

BT193A4L-N2806

集成賽揚Baytrail-D/I/M N2806 雙核1.6Ghz up to2.0Ghz，集成2G/4GDDR3，（可擴展至8GDDR3),

集成32/64/128G EMMC(容量可選），串口默認6個

J1800,N2806（雙核）
