CPU封裝

BGA

芯片組

Intel Braswell單芯片

BIOS

EFI BIOS

內存

技術架構

單通道DDR3 1066/1333MHz

容量

集成2GB\4GB DDR3

視頻

圖形控制器

Intel HD Graphics

Dual LVDS和EDP

LVDS支持雙通道24位輸出,最高分辨率1920 x 1200 EDP最高支持分辨率為4096*2160（LVDS和EDP顯示只能二選一）

VGA

VGA支持最大分辨率2048x1536

HDMI

最大分辨率支持4096*2160

雙顯

VGA+HDMI,VGA+LVDS,LVDS+HDMI雙顯，支持同步和異步

三顯支持

LVDS+VGA+HDMI三屏顯示 支持同步或異步

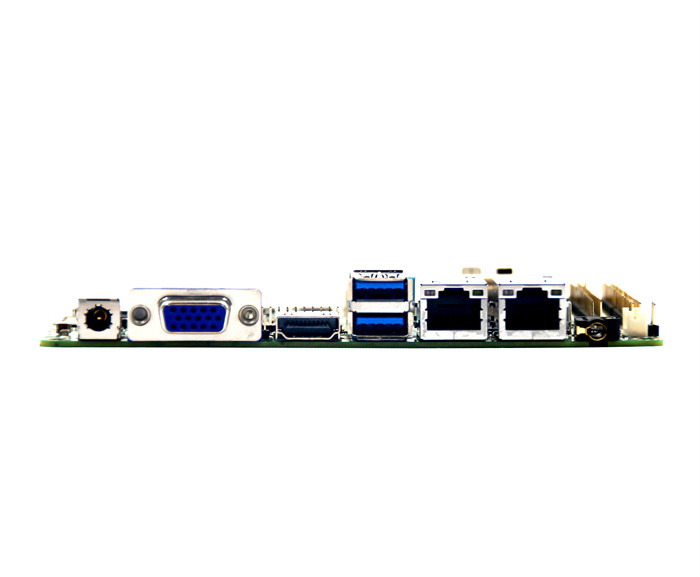

I/O背板

端口

1*VGA 1*HDMI  2*USB3.0 6*USB2.0 2*RJ45網卡 1*LINE OUT(帶麥克風功能）

網絡

控制器

2個Intel I211AT千兆網卡，RJ45接口

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

IT8786E

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器(可用無風扇)

輸入/輸出接口

USB

6*USB2.0,2個USB3.0最大支持+5V/1A

串口

5個RS-232, 1個RS422/485可選，RS485支持自動流向控制

PS/2

1*PS/2排針接口

觸摸屏

支持觸摸屏（4wire 5wire 8wire ）

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

1個Mini-PCIe插槽,支持PCIe和USB設備

存儲

SATA

1個標準SATAIII接口, 最大傳輸速率6Gb/s

M-SATA

1個 M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6gb/s

SSD

32/64/128G（可選擇）

電源

電源類型

DC12V供電

電源功耗

20W

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

外觀尺寸

尺寸

145 x 102 mm

重量

0.5KG

認證

CE,ROHS,FCC

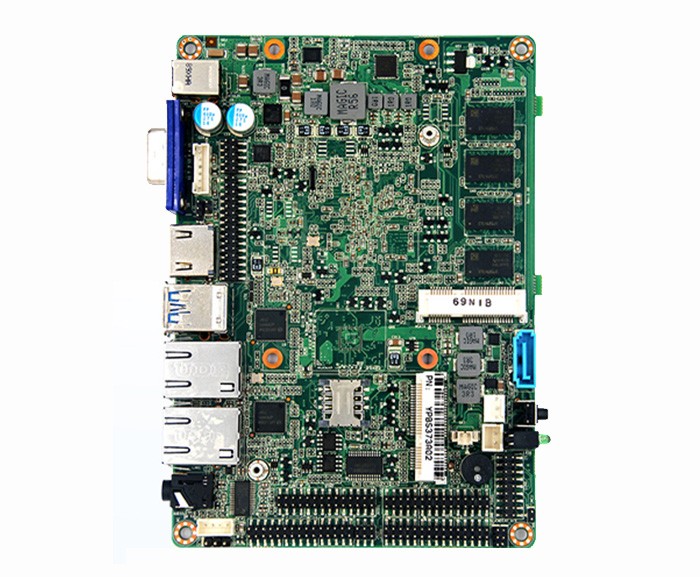

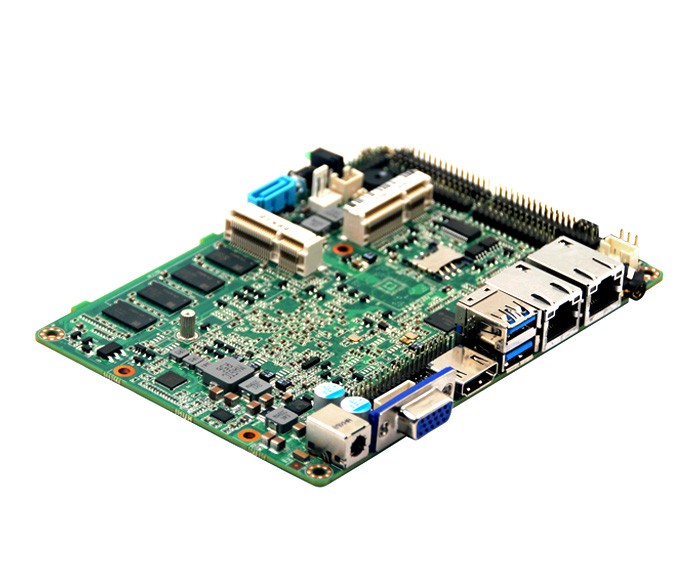

BS373A

集成Intel Braswell系列處理器

集成2G/4GDDR3，（可擴展至8GDDR3)

集成32/64/128G EMMC(容量可選）串口默認6個

N3160
